Seat Altea Freetrack 2013 Manuel du propriétaire (in French)

59
Poste de conduite

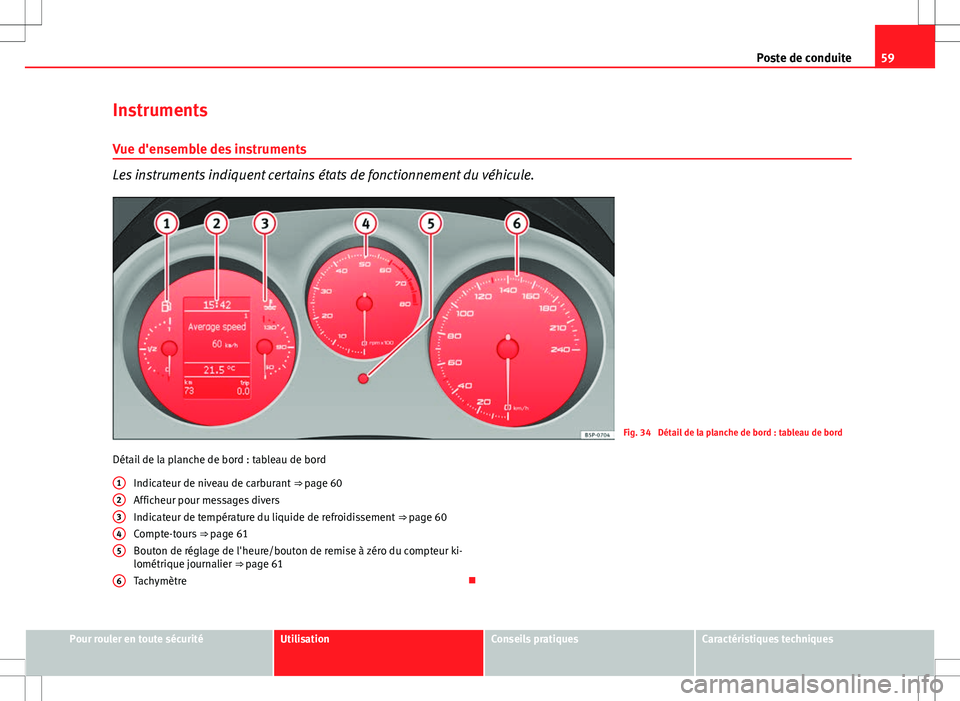

Instruments Vue d'ensemble des instruments
Les instruments indiquent certains états de fonctionnement du véhicule.
Fig. 34 Détail de la planche de bord : tableau de bord
Détail de la planche de bord : tableau de bord Indicateur de niveau de carburant ⇒ page 60
Afficheur pour messages divers
Indicateur de température du liquide de refroidissement ⇒ page 60
Compte-tours ⇒ page 61
Bouton de réglage de l'heure/bouton de remise à zéro du compteur ki-
lométrique journalier ⇒ page 61
Tachymètre 
1
2345
6
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

60Poste de conduite
Indicateur du niveau de carburant  et témoin de réserve
Fig. 35 Tableau de bord :
indicateur de niveau du
réservoir de carburant
Tableau de bord : indicateur de niveau du réservoir de carburant
Le réservoir à carburant a une capacité d'environ 55 litres.
Quand l'aiguille atteint la zone de réserve ⇒ fig. 35 (flèche), un témoin
d'avertissement s'allume et un signal sonore retentit simultanément pour
vous rappeler que vous devez faire le plein . Il reste alors environ 7 litres de
carburant dans le réservoir.
Le message 1)
FAITES LE PLEIN SVP ! - AUTONOMIE [XXX] s'affiche sur l'écran
du tableau de bord.* Indicateur de température du liquide de refroidissement 
L'indicateur de température de liquide de refroidissement
indique la température du liquide de refroidissement.
Fig. 36 Tableau de bord :
indicateur de températu-
re de liquide de refroidis-
sement du moteur
Aiguille dans la zone froide A
Évitez de rouler à haut régime et de solliciter fortement le moteur
⇒ fig. 36.
Aiguille dans la zone normale B
En conduite normale, l'aiguille doit se stabiliser dans la zone centrale de
l'échelle graduée. Si le moteur est fortement sollicité – en particulier lors-
que la température extérieure est très élevée – il est possible que l'aiguille
se déplace sensiblement vers le haut. Ne vous inquiétez pas tant que le té-
moin d'alerte ne s'allume pas ou qu'aucun message d'avertissement n'ap-
paraît sur l'afficheur* du tableau de bord.

1)
En fonction du modèle.

61
Poste de conduite
Aiguille dans la zone d'alerte C
Si l'aiguille se trouve dans la zone d'alerte, le témoin d'alerte*
⇒ fig. 49 2s'allume. Un message d'avertissement apparaît sur l'écran du tableau de
bord1)
. Arrêtez-vous et coupez le moteur. Vérifiez le niveau de liquide de re-
froidissement ⇒ page 242 ⇒ 
.
Même si le niveau du liquide de refroidissement est correct, ne reprenez
pas la route . Demandez de l'aide à un spécialiste.
AVERTISSEMENT
Avant toute intervention dans le compartiment-moteur, tenez compte des
instructions de sécurité ⇒ page 235.
ATTENTION
Le montage de pièces rapportées devant la prise d'air frais affaiblit l'effet
refroidissant du liquide de refroidissement. Vous risquez donc de provoquer
une surchauffe du moteur si vous le sollicitez fortement lorsque la tempéra-
ture extérieure est élevée. 
Compte-tours
Le compte-tours indique le nombre de rotations par minute
(régime) du moteur.
Le début de la zone rouge du compte-tours ⇒ fig. 34 4
représente, pour
chaque vitesse, le régime maximal autorisé du moteur à sa température
normale de fonctionnement. Il est recommandé d'engager la vitesse immé-
diatement supérieure, d'enclencher le levier sélecteur en position D ou de
lever le pied de l'accélérateur avant que l'aiguille n'atteigne cette zone.
ATTENTION
Pour éviter d'endommager le moteur, l'aiguille du compte-tours ne doit pas
atteindre la zone rouge. Le début de la zone rouge de l'échelle graduée est
fonction du type de moteur.
Conseil antipollution
Une montée en rapport précoce, en suivant les indications de vitesse re-
commandée ⇒ fig. 39, vous permet d'économiser du carburant, et d'en ré-
duire les émissions, mais aussi d'atténuer les bruits de fonctionnement du
moteur. 
Tachymètre
Le tachymètre dispose d'un compteur kilométrique général, d'un compteur
kilométrique journalier, et d'un indicateur de maintenance.
Pendant la période de rodage, il faut respecter les instructions décrites
dans ⇒ page 205. 
Réglage de la montre à affichage numérique*
La montre à affichage numérique se trouve sur l'écran du ta-
bleau de bord.
– Pour régler les heures, tournez le bouton de réglage
⇒ fig. 34 5
vers la droite jusqu'au premier « clic ». Les chiffres
des heures clignotent. Pour modifier l'heure, appuyez sur le
bouton. 
1)
En fonction du modèle.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

62Poste de conduite

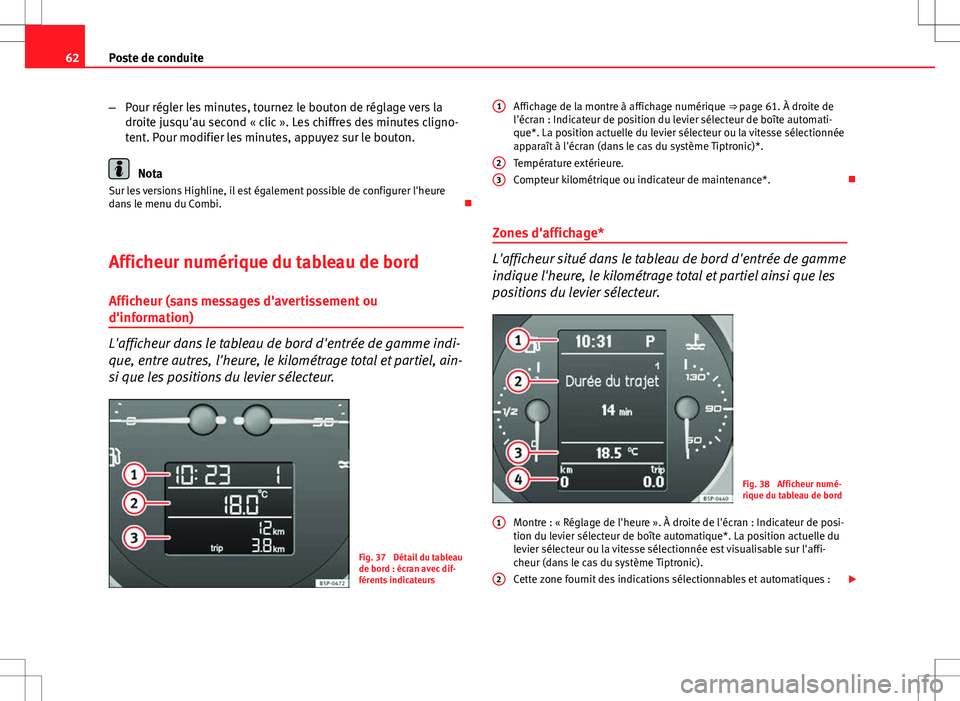

–Pour régler les minutes, tournez le bouton de réglage vers la
droite jusqu'au second « clic ». Les chiffres des minutes cligno-
tent. Pour modifier les minutes, appuyez sur le bouton.
Nota
Sur les versions Highline, il est également possible de configurer l'heure
dans le menu du Combi. 
Afficheur numérique du tableau de bord Afficheur (sans messages d'avertissement ou
d'information)
L'afficheur dans le tableau de bord d'entrée de gamme indi-
que, entre autres, l'heure, le kilométrage total et partiel, ain-
si que les positions du levier sélecteur.
Fig. 37 Détail du tableau
de bord : écran avec dif-
férents indicateurs Affichage de la montre à affichage numérique ⇒ page 61. À droite de
l'écran : Indicateur de position du levier sélecteur de boîte automati-
que*. La position actuelle du levier sélecteur ou la vitesse sélectionnée
apparaît à l'écran (dans le cas du système Tiptronic)*.
Température extérieure.
Compteur kilométrique ou indicateur de maintenance*.

Zones d'affichage*
L'afficheur situé dans le tableau de bord d'entrée de gamme
indique l'heure, le kilométrage total et partiel ainsi que les
positions du levier sélecteur.
Fig. 38 Afficheur numé-
rique du tableau de bord
Montre : « Réglage de l'heure ». À droite de l'écran : Indicateur de posi-
tion du levier sélecteur de boîte automatique*. La position actuelle du
levier sélecteur ou la vitesse sélectionnée est visualisable sur l'affi-
cheur (dans le cas du système Tiptronic).
Cette zone fournit des indications sélectionnables et automatiques : 
1
23
1
2

63
Poste de conduite
Indications sélectionnables : par exemple, celles de l'indicateur multi-
fonction (MFA)
Indications automatiques : messages d'information ou d'avertisse-
ment.
Les menus informatifs vous permettant de réaliser différents réglages
sont également affichés à l'écran : « Menus du tableau de bord »
Température extérieure :
Compteur kilométrique ou indicateur de maintenance. 
Indication de la vitesse recommandée*
Cet indicateur vous permet d'économiser du carburant.
Fig. 39 Indication de la
vitesse recommandée
L'indicateur de la vitesse recommandée vous permet d'économiser du car-
burant. Si la vitesse que vous avez engagée est correcte, un point apparaî-
tra près de l'indication de vitesse. Si au contraire vous avez engagé une vi-
tesse non adaptée, une flèche apparaîtra près de l'indicateur de vitesse,
vous indiquant si vous devez passer une vitesse supérieure ou inférieure. –
–
–
3
4
Nota
La recommandation de changement de vitesse ne doit pas être prise en
compte lorsqu'une forte accélération est requise (lors de dépassements par
exemple). 
Compteur kilométrique ou indicateur de maintenance
Compteur kilométrique
Le totalisateur situé à gauche sur l'afficheur enregistre la distance totale
parcourue par le véhicule.
Le totalisateur droit enregistre les trajets partiels. Le dernier chiffre indique
les centaines de mètres. Le compteur pour les trajets courts peut être remis
à zéro en maintenant appuyé quelques secondes le bouton de remise à zé-
ro.
Indicateur de maintenance
Sur les véhicules soumis au Service classique asservi à la durée ou au kilo-
métrage, une périodicité d'entretien fixe est prédéfinie. Sur les véhicules
disposant du Service Longue Durée, les périodicités sont calculées indivi-
duellement.
La périodicité d'entretien informe uniquement des dates des entretiens qui
incluent la vidange d'huile moteur. Les dates de tous les autres services,
comme par exemple, le Service Entretien ou la vidange de liquide de frein,
sont détaillées sur l'adhésif situé sur le montant de la porte, ou sur le Pro-
gramme d'Entretien.
Lorsqu'un entretien doit arriver à échéance prochainement, un avertisse-
ment préalable d'entretien apparaît sur le compteur kilométrique. Un sym-
bole de « clé à fourche » apparaît en même temps que le message « km »
indiquant le nombre de kilomètres restants à parcourir jusqu'à l'échéance
de l'entretien. Cet affichage change au bout de 10 secondes environ. Un
symbole de « montre » apparaît en même temps que le nombre de jours 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

64Poste de conduite
restants avant le prochain service. L'écran* du tableau de bord indique le
message d'information suivant : Entretien dans
[XXXX]
km
ou [XXXX]
jours
Le message d'entretien s'éteint environ 20 secondes après l'établissement
du contact d'allumage ou lorsque le moteur tourne. Vous pouvez également
passer à l'affichage normal en appuyant sur le bouton de remise à zéro du
compteur kilométrique journalier ou en appuyant sur la touche OK
des
commandes au volant.
Lorsque le contact est mis, vous pouvez consulter le message d'entretien
actuel à tout instant dans le menu État véhi. ou en tournant le bouton de
remise à zéro jusqu'à accéder à l'indication de service.
Un entretien en retard est indiqué par le signe moins avant le nombre de
kilomètres ou de jours affiché.
Indications pour véhicules avec Service Longue Durée
Le progrès technique permet de réduire considérablement la maintenance.
Avec le Service Longue Durée, SEAT met en œuvre une technologie grâce à
laquelle vous n'avez à faire effectuer un Service Périodique qu'au moment
où votre véhicule en a besoin. Sa particularité réside dans le fait que les
conditions d'utilisation individuelles et le style de conduite personnel sont
pris en compte pour déterminer le Service Périodique (période s'étalant sur
deux ans au maximum).
L'avertissement préalable d'entretien apparaîtra dès qu'il manquera moins
de 20 jours pour réaliser la révision correspondante. Le kilométrage est tou-
jours arrondi à 100 km et le temps aux jours entiers. Le message d'entretien
actuel ne pourra être consulté que lorsque 500 km auront été parcourus de-
puis le précédent entretien. Avant d'atteindre ces 500 kilomètres, seuls des
tirets seront visibles.
Nota
● Si l'indicateur est remis à zéro manuellement, la prochaine périodicité
d'entretien sera indiquée après 15 000 km, ou au bout d'un an, et ne sera
pas calculée individuellement.
● Ne remettez pas l'affichage à zéro entre deux entretiens, sinon l'afficha-
ge ne correspond plus à la réalité.
● Sur les véhicules avec Service Longue Durée, si la batterie est débran-
chée pendant une longue période de temps, il ne sera pas possible de cal-
culer les jours restants jusqu'au prochain entretien. Par conséquent, il se
peut que les messages affichés sur le tableau de bord ne soient pas cor-
rects. Tenez compte des périodicités d'entretien maximales autorisées. 

65
Poste de conduite

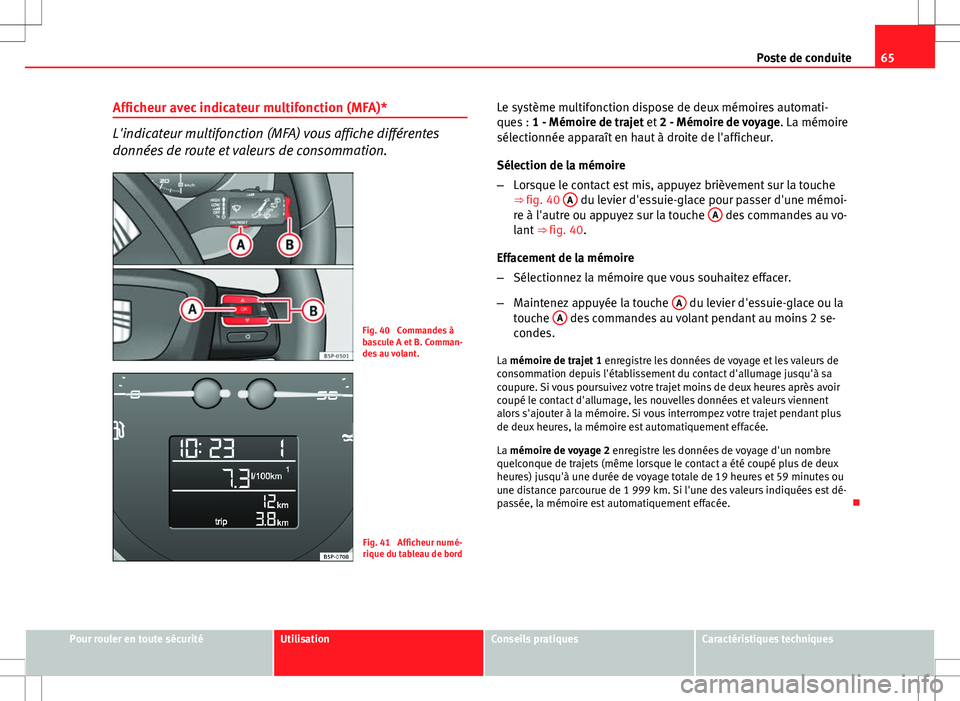

Afficheur avec indicateur multifonction (MFA)*
L'indicateur multifonction (MFA) vous affiche différentes
données de route et valeurs de consommation.
Fig. 40 Commandes à
bascule A et B. Comman-
des au volant.
Fig. 41 Afficheur numé-
rique du tableau de bord Le système multifonction dispose de deux mémoires automati-
ques : 1 - Mémoire de trajet et
2 - Mémoire de voyage. La mémoire
sélectionnée apparaît en haut à droite de l'afficheur.
Sélection de la mémoire
– Lorsque le contact est mis, appuyez brièvement sur la touche
⇒ fig. 40 A
du levier d'essuie-glace pour passer d'une mémoi-
re à l'autre ou appuyez sur la touche A des commandes au vo-
lant ⇒ fig. 40.
Effacement de la mémoire
– Sélectionnez la mémoire que vous souhaitez effacer.
– Maintenez appuyée la touche A
du levier d'essuie-glace ou la
touche A des commandes au volant pendant au moins 2 se-
condes.
La mémoire de trajet 1 enregistre les données de voyage et les valeurs de
consommation depuis l'établissement du contact d'allumage jusqu'à sa
coupure. Si vous poursuivez votre trajet moins de deux heures après avoir
coupé le contact d'allumage, les nouvelles données et valeurs viennent
alors s'ajouter à la mémoire. Si vous interrompez votre trajet pendant plus
de deux heures, la mémoire est automatiquement effacée.
La mémoire de voyage 2 enregistre les données de voyage d'un nombre
quelconque de trajets (même lorsque le contact a été coupé plus de deux
heures) jusqu'à une durée de voyage totale de 19 heures et 59 minutes ou
une distance parcourue de 1 999 km. Si l'une des valeurs indiquées est dé-
passée, la mémoire est automatiquement effacée. 
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

66Poste de conduite

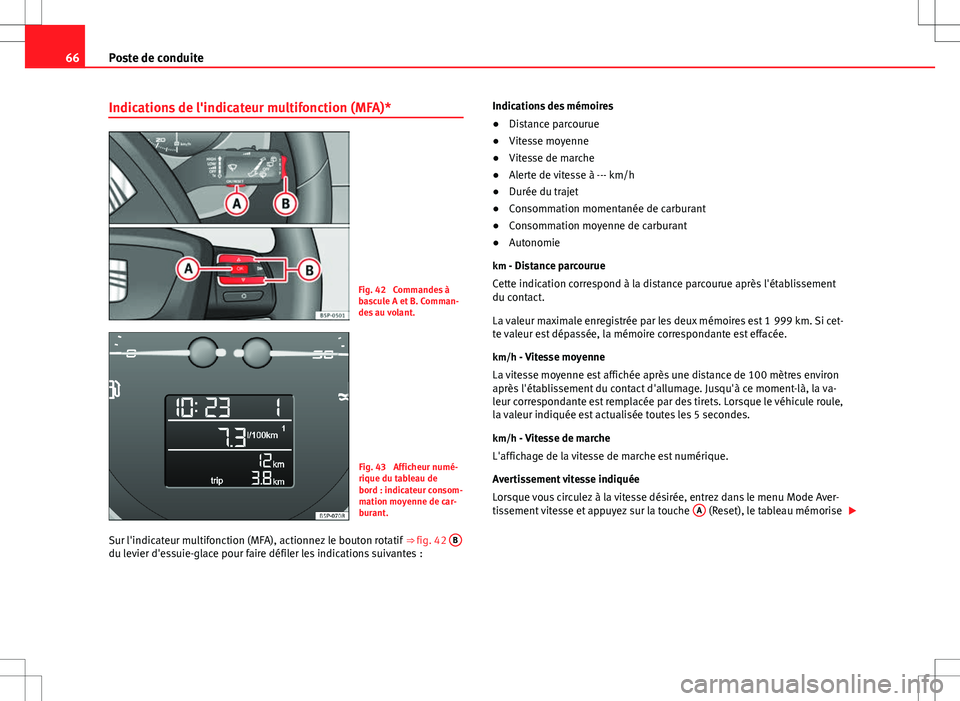

Indications de l'indicateur multifonction (MFA)*
Fig. 42 Commandes à
bascule A et B. Comman-
des au volant.
Fig. 43 Afficheur numé-
rique du tableau de
bord : indicateur consom-
mation moyenne de car-
burant.
Sur l'indicateur multifonction (MFA), actionnez le bouton rotatif ⇒ fig. 42 B
du levier d'essuie-glace pour faire défiler les indications suivantes : Indications des mémoires
●
Distance parcourue
● Vitesse moyenne
● Vitesse de marche
● Alerte de vitesse à --- km/h
● Durée du trajet
● Consommation momentanée de carburant
● Consommation moyenne de carburant
● Autonomie
km - Distance parcourue Cette indication correspond à la distance parcourue après l'établissement
du contact.
La valeur maximale enregistrée par les deux mémoires est 1 999 km. Si cet-
te valeur est dépassée, la mémoire correspondante est effacée.
km/h - Vitesse moyenne
La vitesse moyenne est affichée après une distance de 100 mètres environ
après l'établissement du contact d'allumage. Jusqu'à ce moment-là, la va-
leur correspondante est remplacée par des tirets. Lorsque le véhicule roule,
la valeur indiquée est actualisée toutes les 5 secondes.
km/h - Vitesse de marche L'affichage de la vitesse de marche est numérique.
Avertissement vitesse indiquée
Lorsque vous circulez à la vitesse désirée, entrez dans le menu Mode Aver-
tissement vitesse et appuyez sur la touche A
(Reset), le tableau mémorise


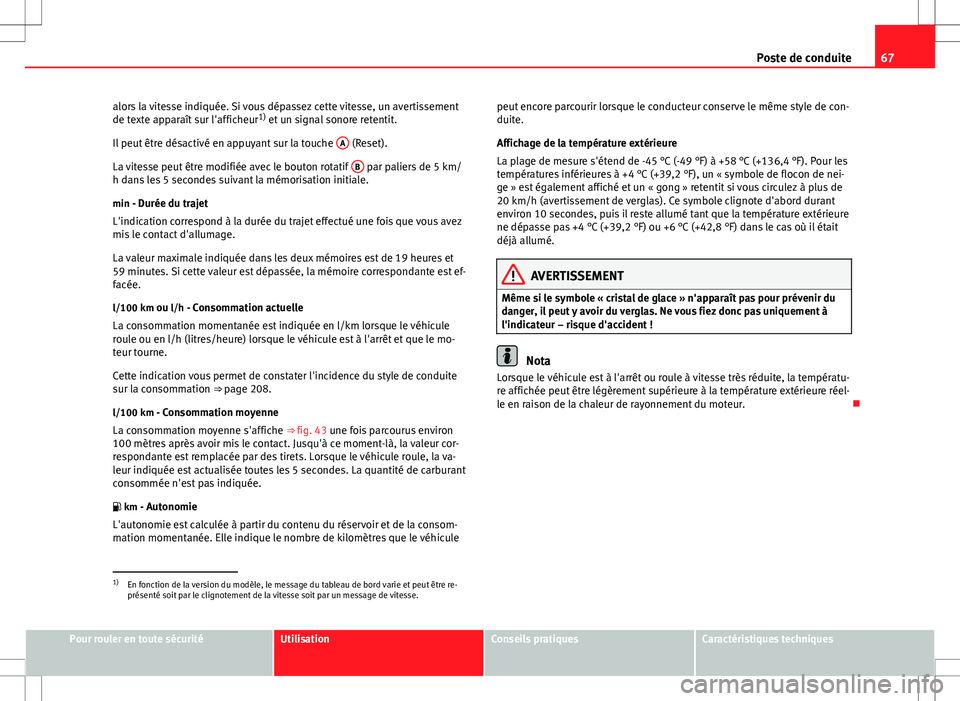

67
Poste de conduite
alors la vitesse indiquée. Si vous dépassez cette vitesse, un avertissement
de texte apparaît sur l'afficheur 1)
et un signal sonore retentit.
Il peut être désactivé en appuyant sur la touche A
(Reset).
La vitesse peut être modifiée avec le bouton rotatif B
par paliers de 5 km/
h dans les 5 secondes suivant la mémorisation initiale.
min - Durée du trajet L'indication correspond à la durée du trajet effectué une fois que vous avez
mis le contact d'allumage.
La valeur maximale indiquée dans les deux mémoires est de 19 heures et
59 minutes. Si cette valeur est dépassée, la mémoire correspondante est ef-
facée.
l/100 km ou l/h - Consommation actuelle
La consommation momentanée est indiquée en l/km lorsque le véhicule
roule ou en l/h (litres/heure) lorsque le véhicule est à l'arrêt et que le mo-
teur tourne.
Cette indication vous permet de constater l'incidence du style de conduite
sur la consommation ⇒  page 208.
l/100 km - Consommation moyenne La consommation moyenne s'affiche ⇒ fig. 43 une fois parcourus environ100 mètres après avoir mis le contact. Jusqu'à ce moment-là, la valeur cor-
respondante est remplacée par des tirets. Lorsque le véhicule roule, la va-
leur indiquée est actualisée toutes les 5 secondes. La quantité de carburant
consommée n'est pas indiquée.
 km - Autonomie L'autonomie est calculée à partir du contenu du réservoir et de la consom-
mation momentanée. Elle indique le nombre de kilomètres que le véhicule peut encore parcourir lorsque le conducteur conserve le même style de con-
duite.
Affichage de la température extérieure
La plage de mesure s'étend de -45 °C (-49 °F) à +58 °C (+136,4 °F). Pour les
températures inférieures à +4 °C (+39,2 °F), un « symbole de flocon de nei-
ge » est également affiché et un « gong » retentit si vous circulez à plus de
20 km/h (avertissement de verglas). Ce symbole clignote d'abord durant
environ 10 secondes, puis il reste allumé tant que la température extérieure
ne dépasse pas +4 °C (+39,2 °F) ou +6 °C (+42,8 °F) dans le cas où il était
déjà allumé.
AVERTISSEMENT
Même si le symbole « cristal de glace » n'apparaît pas pour prévenir du
danger, il peut y avoir du verglas. Ne vous fiez donc pas uniquement à
l'indicateur – risque d'accident !
Nota
Lorsque le véhicule est à l'arrêt ou roule à vitesse très réduite, la températu-
re affichée peut être légèrement supérieure à la température extérieure réel-
le en raison de la chaleur de rayonnement du moteur. 
1)
En fonction de la version du modèle, le message du tableau de bord varie et peut être re-
présenté soit par le clignotement de la vitesse soit par un message de vitesse.
Pour rouler en toute sécuritéUtilisationConseils pratiquesCaractéristiques techniques

68Poste de conduite

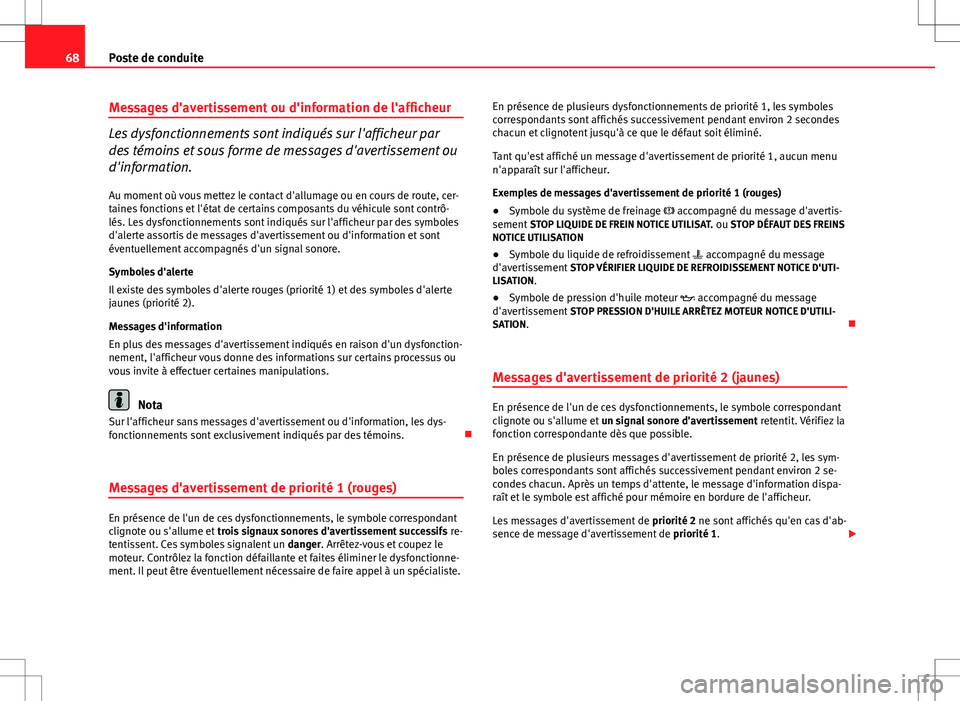

Messages d'avertissement ou d'information de l'afficheur
Les dysfonctionnements sont indiqués sur l'afficheur par
des témoins et sous forme de messages d'avertissement ou
d'information.
Au moment où vous mettez le contact d'allumage ou en cours de route, cer-
taines fonctions et l'état de certains composants du véhicule sont contrô-
lés. Les dysfonctionnements sont indiqués sur l'afficheur par des symboles
d'alerte assortis de messages d'avertissement ou d'information et sont
éventuellement accompagnés d'un signal sonore.
Symboles d'alerte
Il existe des symboles d'alerte rouges (priorité 1) et des symboles d'alerte
jaunes (priorité 2).
Messages d'information
En plus des messages d'avertissement indiqués en raison d'un dysfonction-
nement, l'afficheur vous donne des informations sur certains processus ou
vous invite à effectuer certaines manipulations.
Nota
Sur l'afficheur sans messages d'avertissement ou d'information, les dys-
fonctionnements sont exclusivement indiqués par des témoins. 
Messages d'avertissement de priorité 1 (rouges)
En présence de l'un de ces dysfonctionnements, le symbole correspondant
clignote ou s'allume et trois signaux sonores d'avertissement successifs re-
tentissent. Ces symboles signalent un danger. Arrêtez-vous et coupez le
moteur. Contrôlez la fonction défaillante et faites éliminer le dysfonctionne-
ment. Il peut être éventuellement nécessaire de faire appel à un spécialiste. En présence de plusieurs dysfonctionnements de priorité 1, les symboles
correspondants sont affichés successivement pendant environ 2 secondes
chacun et clignotent jusqu'à ce que le défaut soit éliminé.
Tant qu'est affiché un message d'avertissement de priorité 1, aucun menu
n'apparaît sur l'afficheur.
Exemples de messages d'avertissement de priorité 1 (rouges)
●
Symbole du système de freinage  accompagné du message d'avertis-
sement STOP LIQUIDE DE FREIN NOTICE UTILISAT. ou STOP DÉFAUT DES FREINS
NOTICE UTILISATION
● Symbole du liquide de refroidissement  accompagné du message
d'avertissement STOP VÉRIFIER LIQUIDE DE REFROIDISSEMENT NOTICE D'UTI-
LISATION.
● Symbole de pression d'huile moteur  accompagné du message
d'avertissement STOP PRESSION D'HUILE ARRÊTEZ MOTEUR NOTICE D'UTILI-
SATION. 
Messages d'avertissement de priorité 2 (jaunes)
En présence de l'un de ces dysfonctionnements, le symbole correspondant
clignote ou s'allume et un signal sonore d'avertissement retentit. Vérifiez la
fonction correspondante dès que possible.
En présence de plusieurs messages d'avertissement de priorité 2, les sym-
boles correspondants sont affichés successivement pendant environ 2 se-
condes chacun. Après un temps d'attente, le message d'information dispa-
raît et le symbole est affiché pour mémoire en bordure de l'afficheur.
Les messages d'avertissement de priorité 2 ne sont affichés qu'en cas d'ab-
sence de message d'avertissement de priorité 1.
